Les Résistances en Électronique : Le Guide Complet du Débutant pour Comprendre et Utiliser Ces Composants Essentiels

Les résistances comptent parmi les composants les plus fondamentaux que vous rencontrerez dans n’importe quel circuit électronique. Que vous construisiez votre premier projet à LED ou répariez un gadget cassé, comprendre les résistances est crucial pour votre succès en électronique. Cet article vous guidera à travers tout ce que vous devez savoir sur ces composants simples mais vitaux.

Qu’est-ce qu’une Résistance ?

Une résistance est un composant électronique passif spécifiquement conçu pour limiter ou contrôler le flux de courant électrique à travers un circuit. Le terme « passif » signifie que les résistances ne génèrent ni n’amplifient les signaux électriques – elles consomment ou stockent simplement de l’énergie.

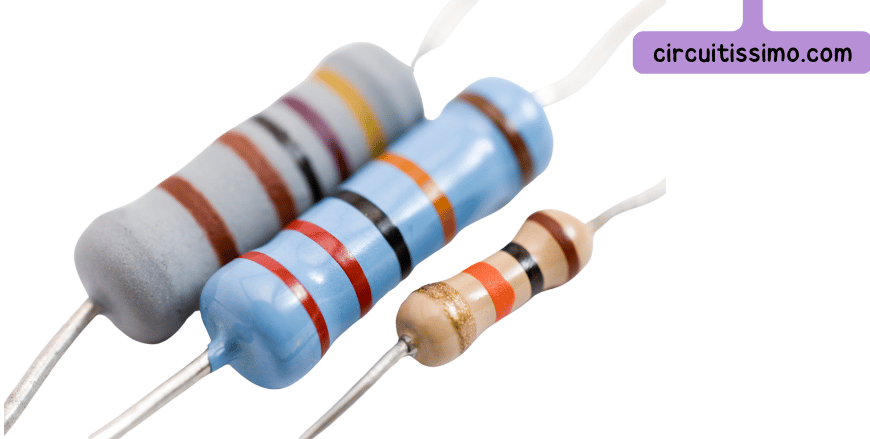

Physiquement, les résistances apparaissent souvent comme de petits composants cylindriques avec des bandes colorées autour, ou comme de minuscules puces rectangulaires dans les appareils modernes. Chaque appareil électronique que vous possédez contient de nombreuses résistances travaillant en coulisses.

La Fonction de Base des Résistances

Le but principal d’une résistance est de résister au flux de courant électrique. Cette résistance est mesurée en ohms, représentée par le symbole grec Ω (oméga). Plus la valeur en ohms est élevée, plus une résistance restreint le flux de courant.

Les résistances remplissent deux fonctions essentielles en électronique :

1. Elles limitent le courant pour protéger les composants d’un flux de courant excessif.
2. Elles divisent la tension pour créer des niveaux de tension spécifiques nécessaires à différentes parties d’un circuit.

Comment Fonctionnent les Résistances

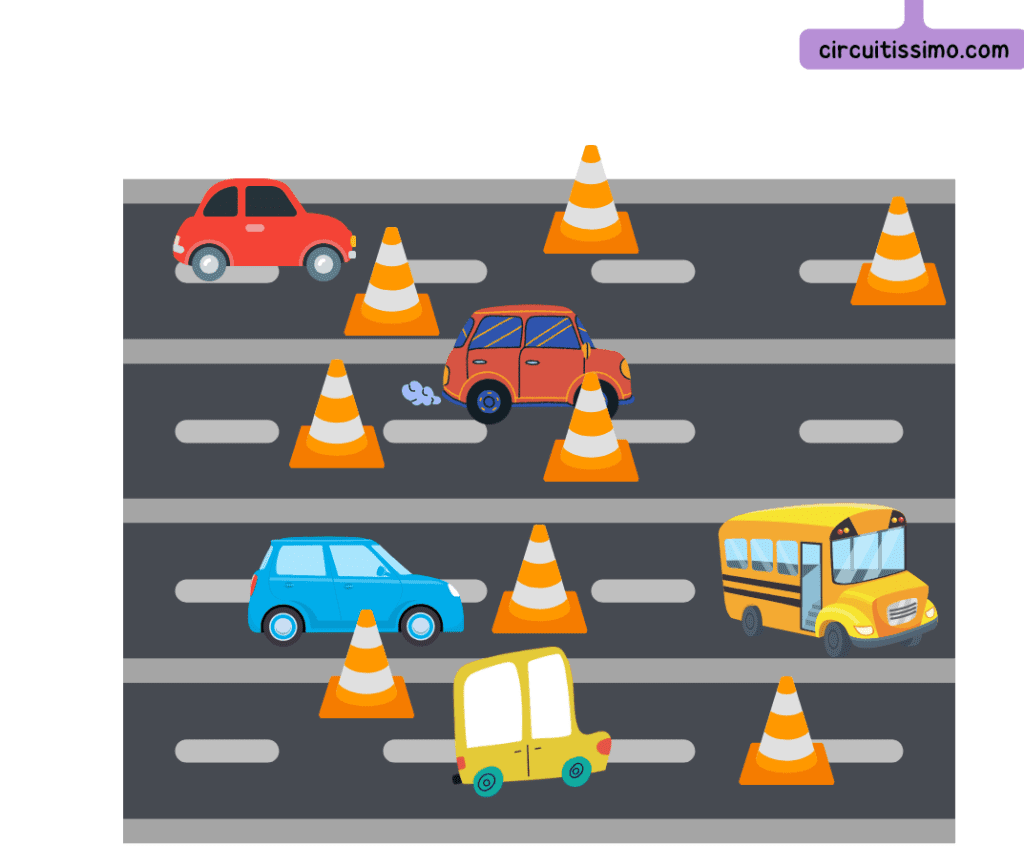

Pour comprendre le fonctionnement des résistances, utilisons une analogie simple. Imaginez le courant électrique comme des véhicules circulant sur une autoroute. La tension est la force poussant ces véhicules vers l’avant (similaire à la puissance d’un moteur), tandis que les résistances agissent comme des obstacles qui ralentissent le trafic.

Dans cette analogie :

• Le courant électrique est le flux de véhicules (ou d’électrons dans un vrai circuit)
• La tension est la force propulsant les voitures vers l’avant
• Les résistances sont comme des voies étroites qui créent des embouteillages, ralentissant le flux

Dans un circuit réel, les résistances fonctionnent en créant une barrière que les électrons doivent surmonter. Lorsque les électrons traversent une résistance, ils entrent en collision avec les atomes du matériau de la résistance, ce qui convertit une partie de leur énergie en chaleur.

Comprendre la Loi d’Ohm

La Loi d’Ohm est fondamentale pour comprendre les résistances. Elle stipule que le courant traversant un conducteur entre deux points est directement proportionnel à la tension entre ces points et inversement proportionnel à la résistance entre eux.

Cette relation est exprimée par la formule :

V = I × R

Où :

• V est la tension (mesurée en volts)
• I est le courant (mesuré en ampères ou A)
• R est la résistance (mesurée en ohms)

Par exemple, si vous avez une pile de 9 volts connectée à une résistance de 1 000 ohms (1 kΩ), le courant circulant serait de 9V ÷ 1 000Ω = 0,009A ou 9 milliampères (mA).

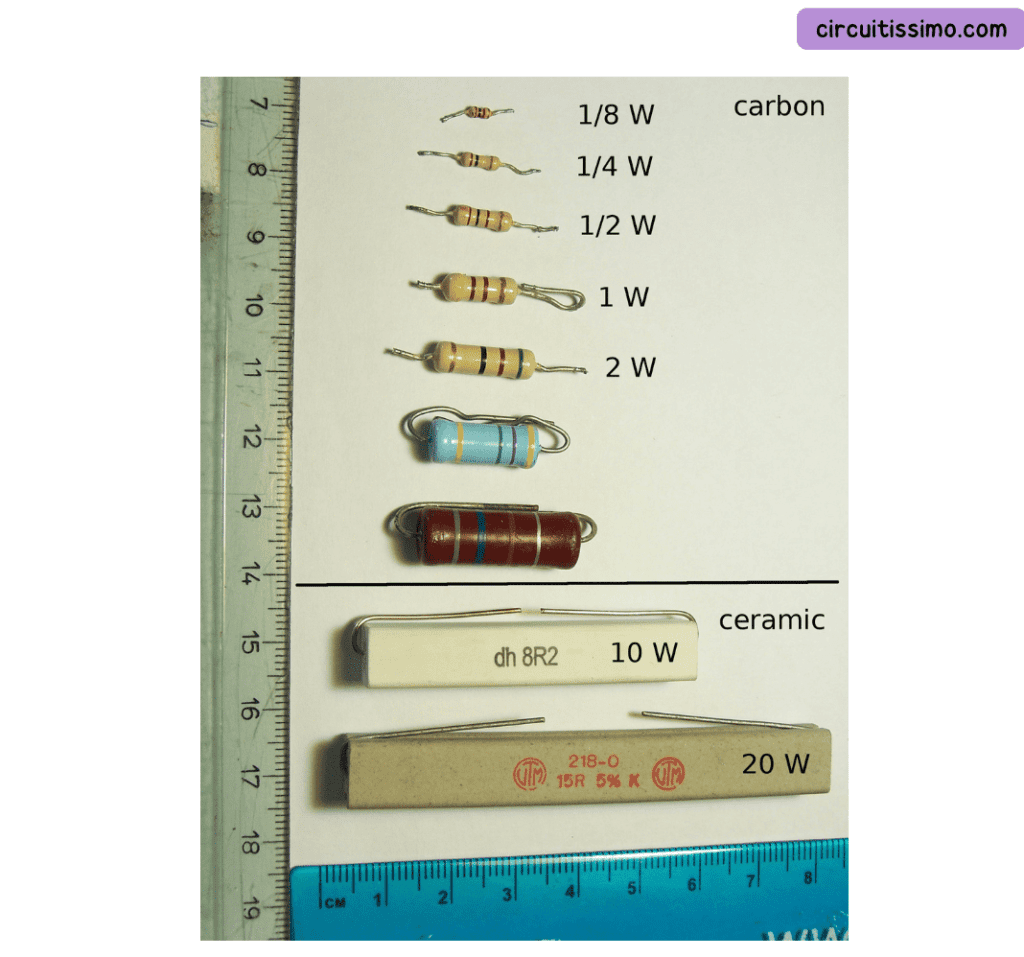

Dissipation de Puissance dans les Résistances

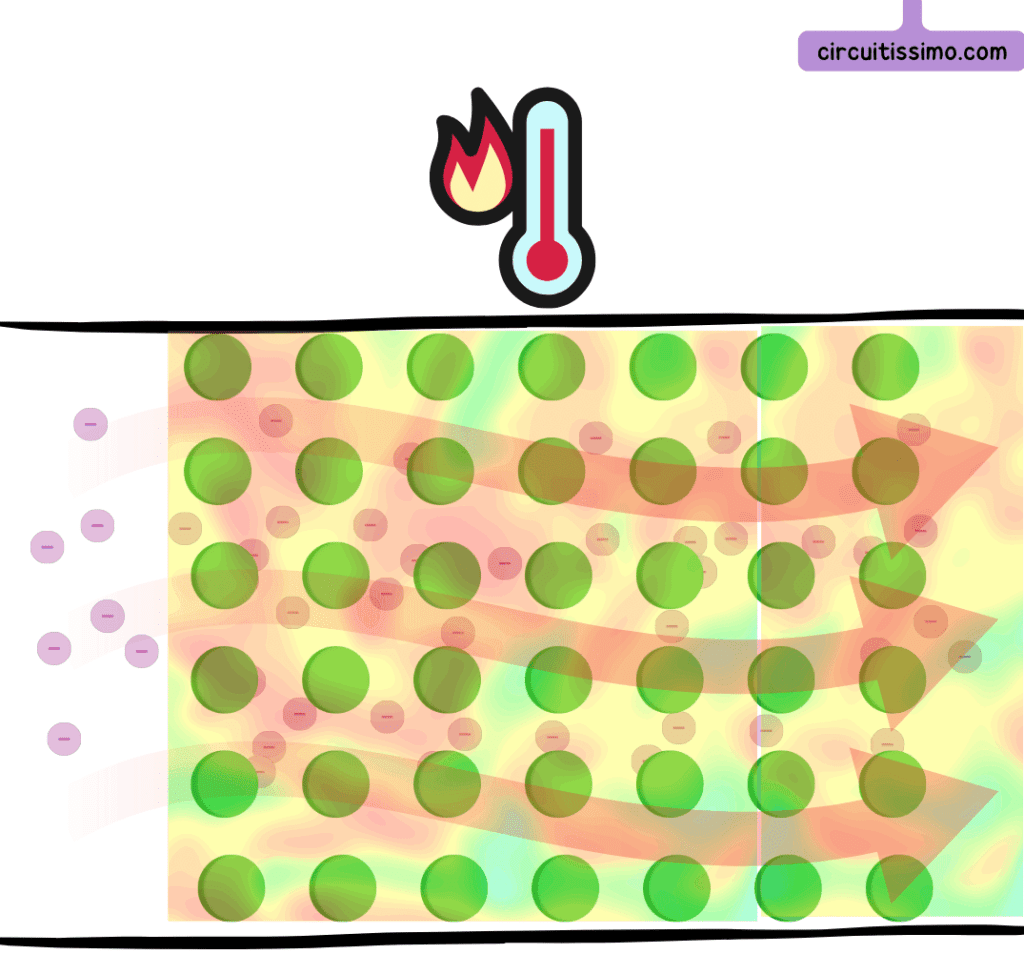

Lorsque le courant traverse une résistance, souvenez-vous du schéma avec les particules entrant en collision, l’énergie électrique est convertie en chaleur. Ceci est connu sous le nom de dissipation de puissance, mesurée en watts (W). La puissance dissipée par une résistance peut être calculée à l’aide des formules :

P = V × I ou P = I² × R ou P = V² ÷ R

Comprendre les caractéristiques de puissance est crucial car chaque résistance a une puissance maximale qu’elle peut supporter en toute sécurité avant de surchauffer. Si vous utilisez une résistance avec une puissance nominale trop faible, elle peut surchauffer et griller. Cela explique les différentes tailles de résistances, même si elles ont la même valeur résistive ; plus elle est grosse, plus elle peut dissiper de chaleur.

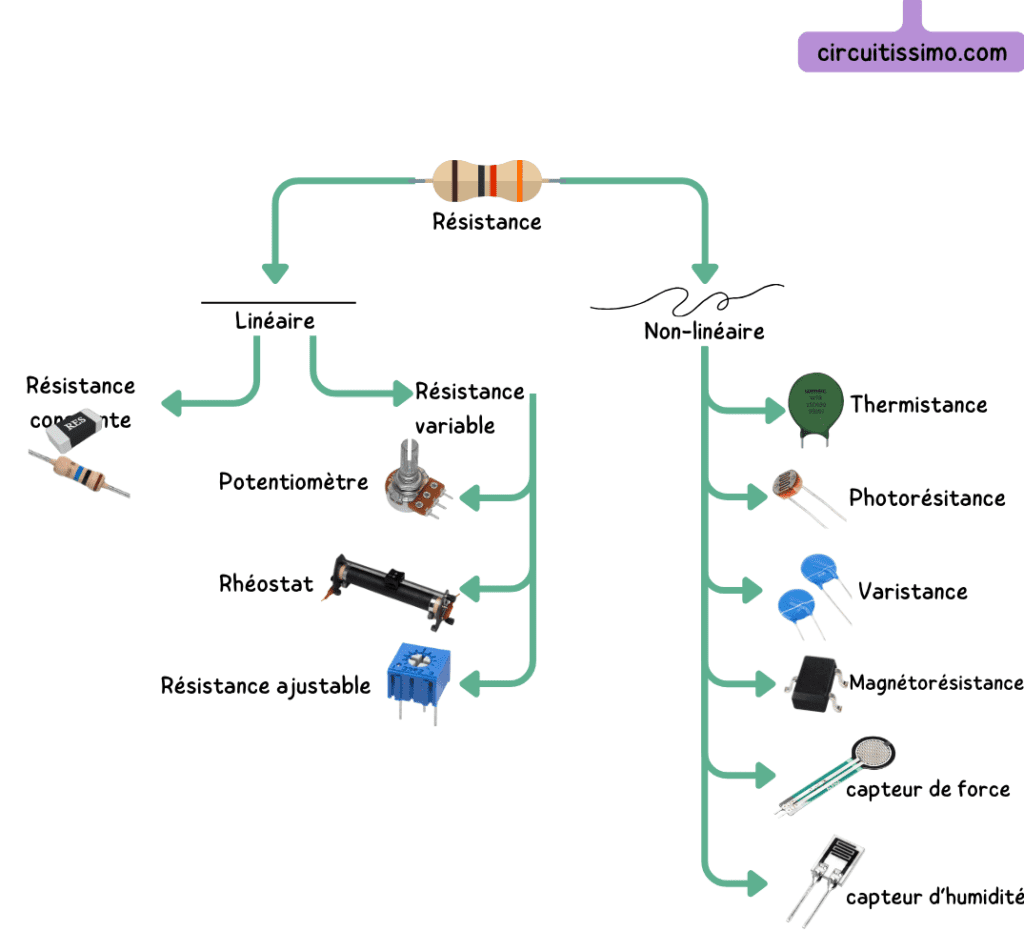

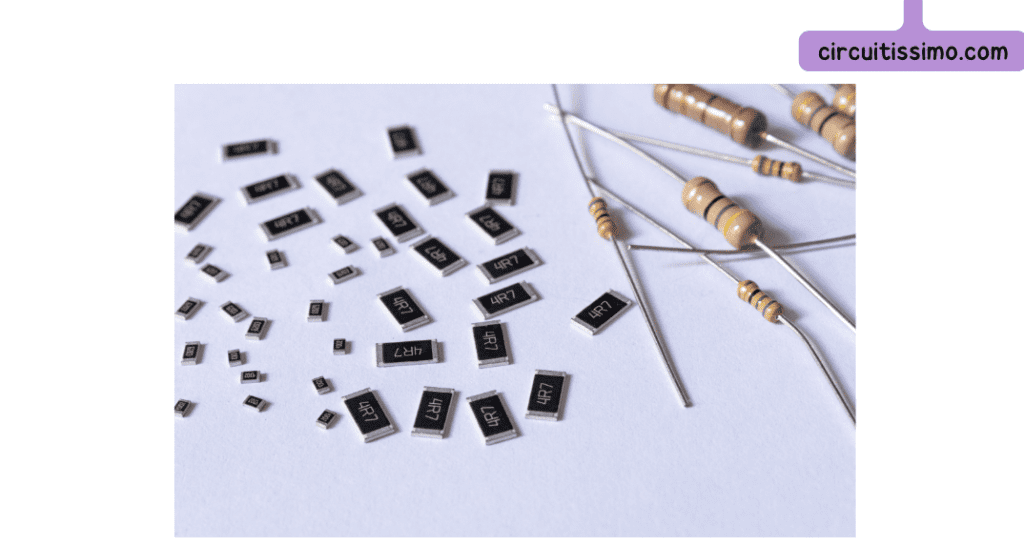

Types de Résistances

Les résistances existent sous diverses formes, tailles et types, chacun conçu pour des applications spécifiques…. ### Résistances Fixes

Les résistances fixes ont une valeur de résistance spécifique qui ne peut pas être modifiée. Elles sont le type le plus couramment utilisé en électronique :

1. Résistances à Composition Carbone : Faites de particules de carbone mélangées à un liant. Elles sont peu coûteuses mais moins précises que d’autres types.
2. Résistances à Couche Métallique : Constituées d’un mince film métallique déposé sur une tige en céramique. Elles offrent une meilleure précision et stabilité que les résistances à composition carbone.
3. Résistances CMS (Composant Monté en Surface) : De minuscules composants rectangulaires conçus pour l’assemblage automatisé sur les cartes de circuits imprimés. On les trouve dans pratiquement tous les appareils électroniques modernes, des ordinateurs portables aux smartphones.

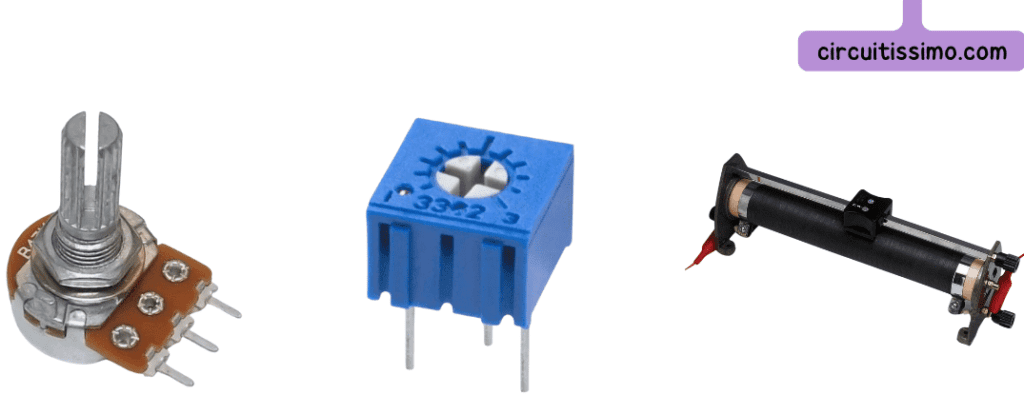

Résistances Variables

Les résistances variables vous permettent d’ajuster leur valeur de résistance dans une plage spécifiée :

1. Potentiomètres (Pots) : Ces résistances variables à trois bornes permettent un ajustement continu de la résistance. Ils sont couramment utilisés dans les commandes de volume, les gradateurs de lumière et comme commandes de capteurs.
2. Rhéostats : Similaires aux potentiomètres mais généralement conçus pour des applications de puissance supérieure comme le contrôle de la vitesse des moteurs.

Résistances Spéciales

Certaines résistances modifient leur résistance en réponse à des facteurs environnementaux, généralement de manière non linéaire, et permettent de communiquer avec le monde extérieur :

1. Photorésistances (LDR) : Celles-ci changent leur résistance en fonction de l’intensité lumineuse. Dans l’obscurité, elles ont une résistance élevée ; en pleine lumière, leur résistance diminue. Elles sont souvent utilisées dans les systèmes d’éclairage public automatiques qui s’allument lorsqu’il fait sombre.
2. Thermistances : Celles-ci changent de résistance avec les variations de température. Elles sont utilisées dans les applications de détection de température comme les thermostats.
3. Varistances : Leur caractéristique clé est une résistance variable qui diminue à mesure que la tension augmente, leur permettant d’évacuer le courant excessif loin des composants sensibles lors d’événements de surtension transitoire.
4. Résistances Sensibles à la Force (FSR) : Celles-ci changent de résistance en fonction de la pression physique appliquée, utiles dans les interfaces tactiles et les capteurs de poids.
5. Résistances Sensibles à l’Humidité : Certaines résistances standard de haute valeur présentent des changements de résistance avec l’humidité relative, bien que cet effet puisse prendre des jours ou des semaines à se stabiliser.
6. Magnétorésistances : Celles-ci modifient leur résistance en réponse aux champs magnétiques, trouvant des applications dans la détection de position et de champ magnétique.

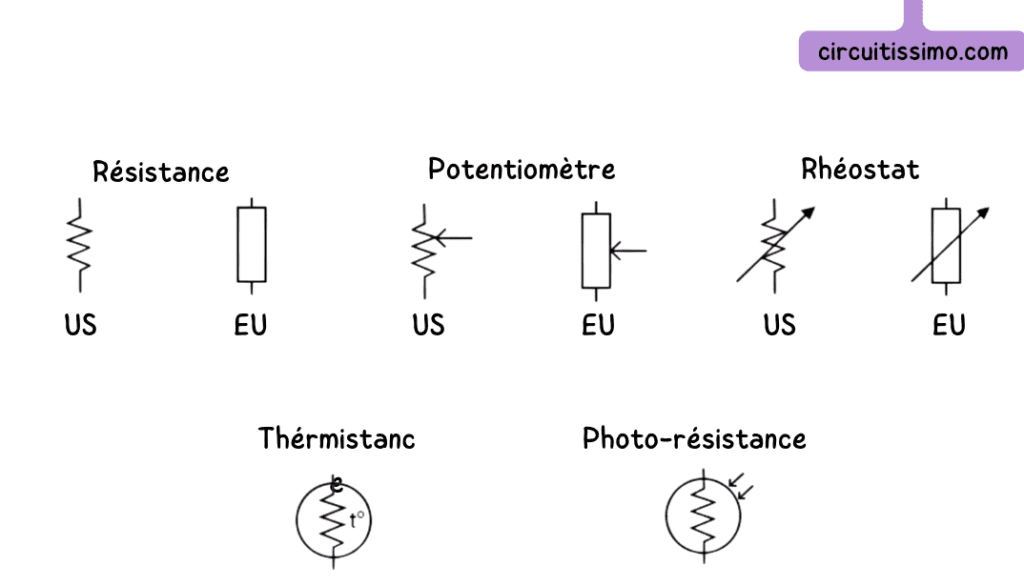

Symboles dans les Schémas

Dans les schémas électroniques, les résistances sont représentées par différents symboles selon le type de résistance. Comme dans presque toutes les domaines techniques, il existe une convention américaine et une convention européenne. Les symboles de résistance les plus couramment utilisés dans la conception électronique comprennent :

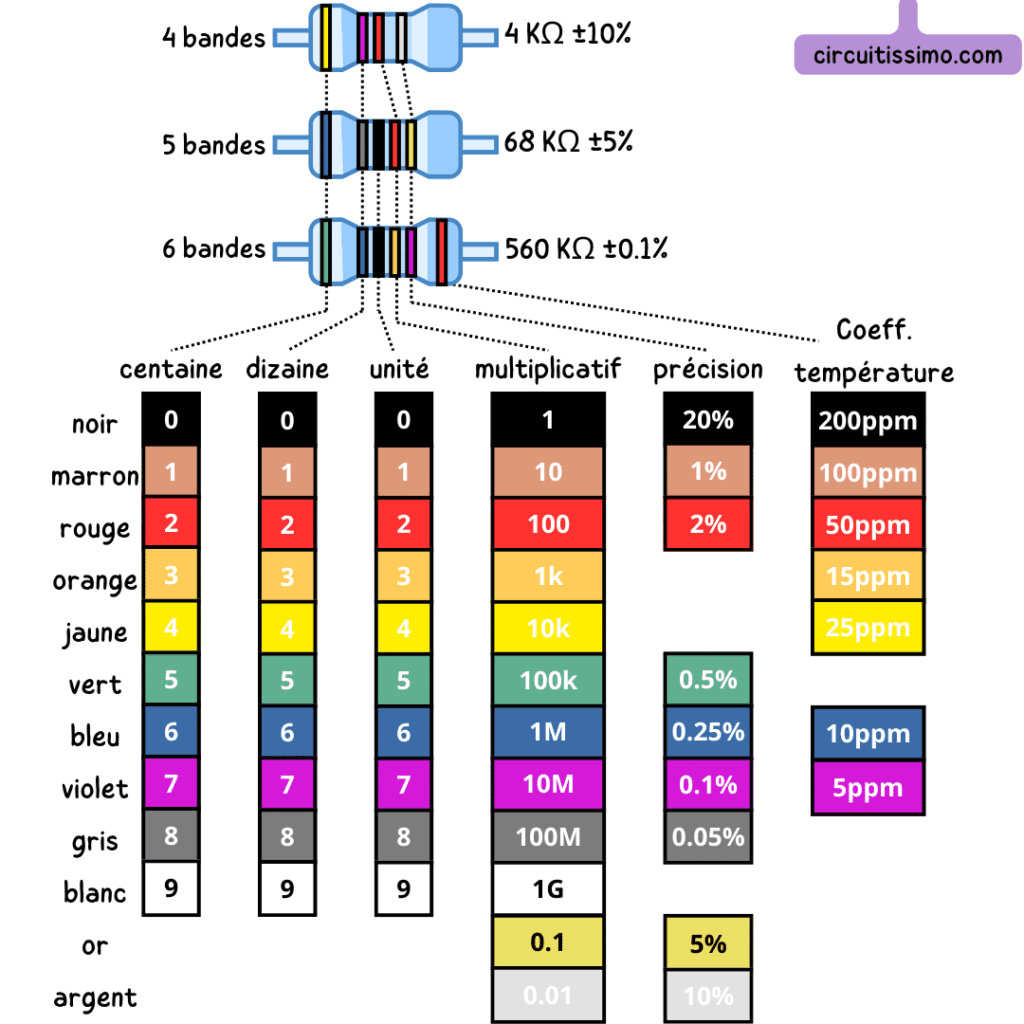

Décodage des Bandes de Couleur des Résistances

À partir de la résistance

La plupart des résistances traversantes utilisent un système de codage par couleurs avec des bandes colorées qui indiquent leur valeur de résistance et leur tolérance.

Par exemple, une résistance avec des bandes colorées rouge, violet, orange, or se traduirait par :

• Rouge (2) et Violet (7) comme les deux premiers chiffres : 27
• Orange (3) comme multiplicateur : 10³ ou 1 000
• Or comme tolérance : ±5%

Donc cette résistance a une valeur de 27 000 Ω ou 27 kΩ avec une tolérance de ±5%.

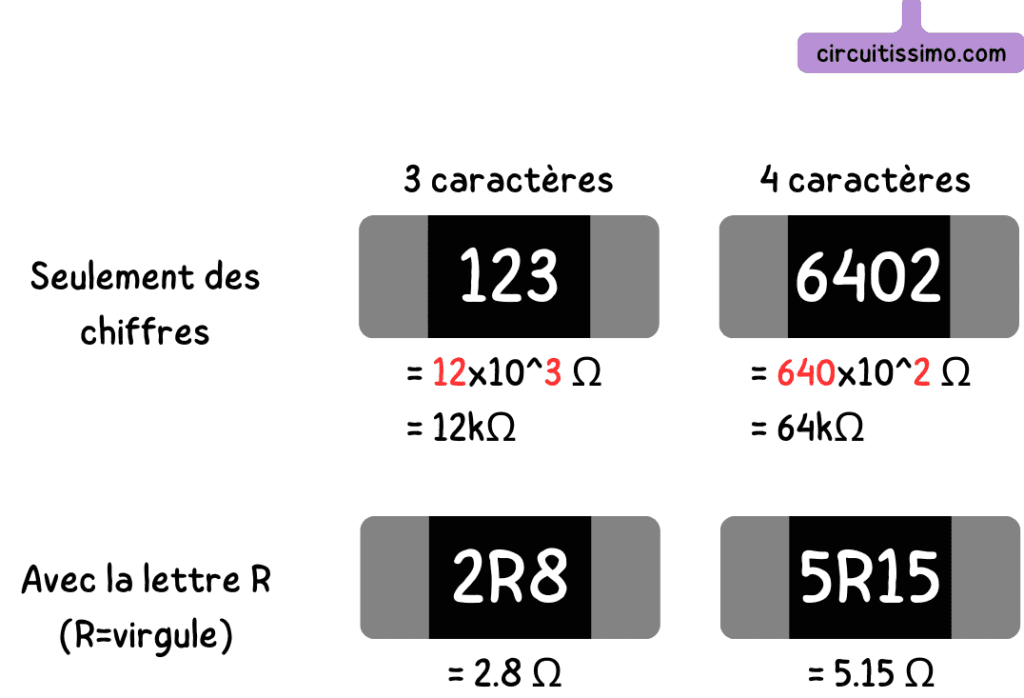

Pour les résistances CMS, c’est plutôt fastoche. Ici, les valeurs sont juste imprimées sur leur surface. Enfin, je dis bien « presque ». Les deux ou trois premiers chiffres du code indiquent la valeur de la résistance, tandis que la chiffre suivant représente le facteur de multiplication. De plus, une lettre « R » est ajoutée pour indiquer la position de la virgule lorsque nécessaire. Rien de tel qu’un petit schéma pour résumer tout cela:

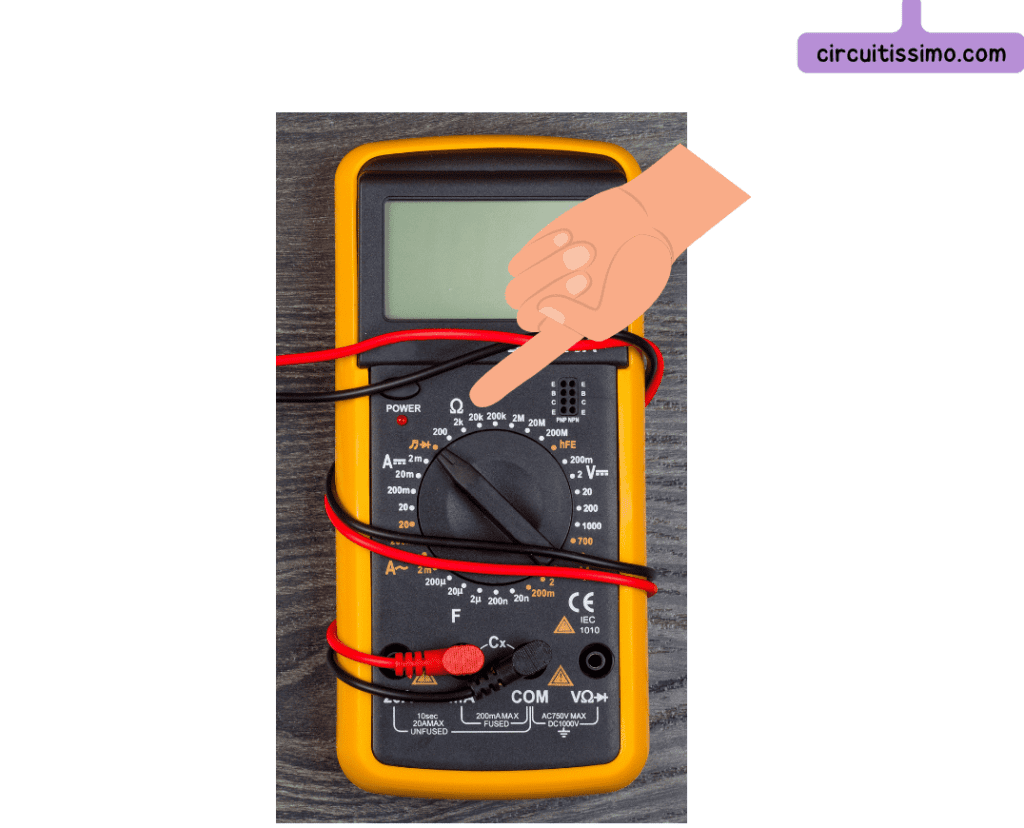

Utilisation d’un Multimètre

Pour les débutants, le moyen le plus simple de déterminer la valeur d’une résistance est d’utiliser un multimètre numérique. Réglez simplement le multimètre pour mesurer la résistance (ohms), connectez les sondes à chaque extrémité de la résistance (la résistance ne doit pas être connectée à un circuit), et lisez la valeur directement sur l’écran.

Utilisation des Résistances dans les Circuits

Voyons maintenant comment les résistances sont utilisées dans les circuits pratiques.

Résistances en Série

Lorsque les résistances sont connectées bout à bout dans un circuit, elles forment une connexion en série. Dans cette configuration, le même courant traverse chaque résistance, et la résistance totale est la somme de toutes les résistances individuelles :

R_totale = R1 + R2 + R3 + … Par exemple, si vous connectez une résistance de 1 kΩ en série avec une résistance de 2 kΩ, la résistance totale serait de 3 kΩ.

Résistances en Parallèle

Lorsque les résistances sont connectées avec leurs extrémités jointes à des points communs, elles forment une connexion en parallèle. Dans cette configuration, la tension aux bornes de chaque résistance est la même, mais le courant se divise entre les chemins.

La formule pour calculer la résistance totale en parallèle est :

1/R_totale = 1/R1 + 1/R2 + 1/R3 + …

Par exemple, une résistance de 1 kΩ en parallèle avec une autre résistance de 1 kΩ donne une résistance totale de 500 Ω.

Applications Courantes des Résistances

Les résistances se trouvent dans pratiquement tous les appareils électroniques. Voici quelques applications courantes :

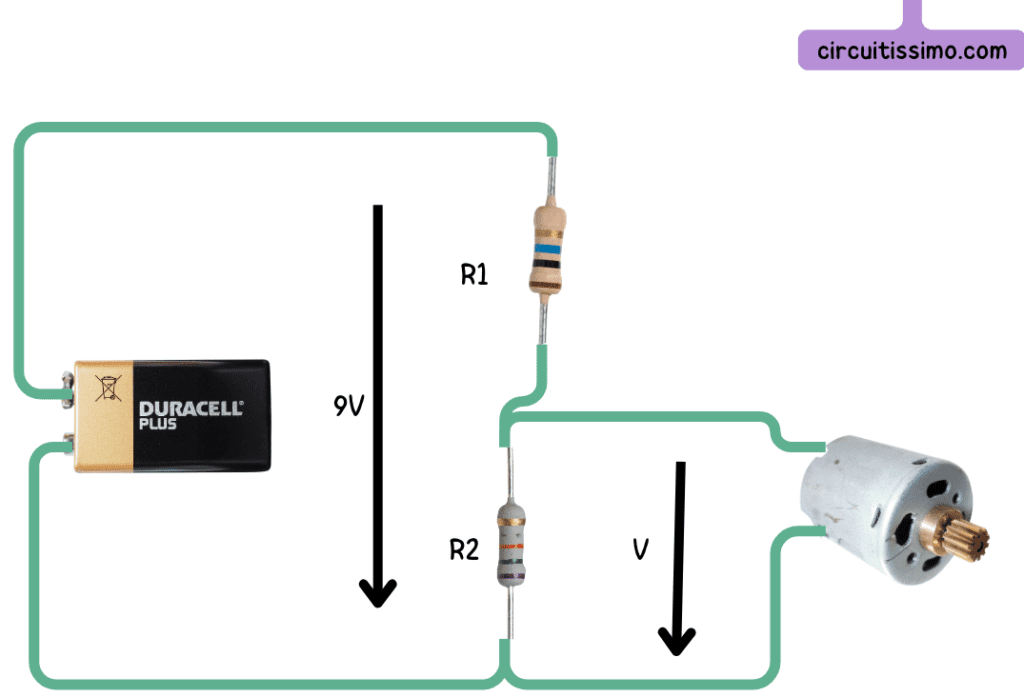

Diviseurs de Tension

L’une des applications les plus courantes des résistances est le circuit diviseur de tension. Il se compose de deux résistances en série, la tension de sortie étant prise au point de jonction entre elles :

V_sortie = V_entrée × (R2 ÷ (R1 + R2))

Les diviseurs de tension sont utilisés chaque fois que vous avez besoin de réduire une tension à un niveau spécifique, comme lors de la lecture de capteurs ou de l’interfaçage avec différentes sections de circuit.

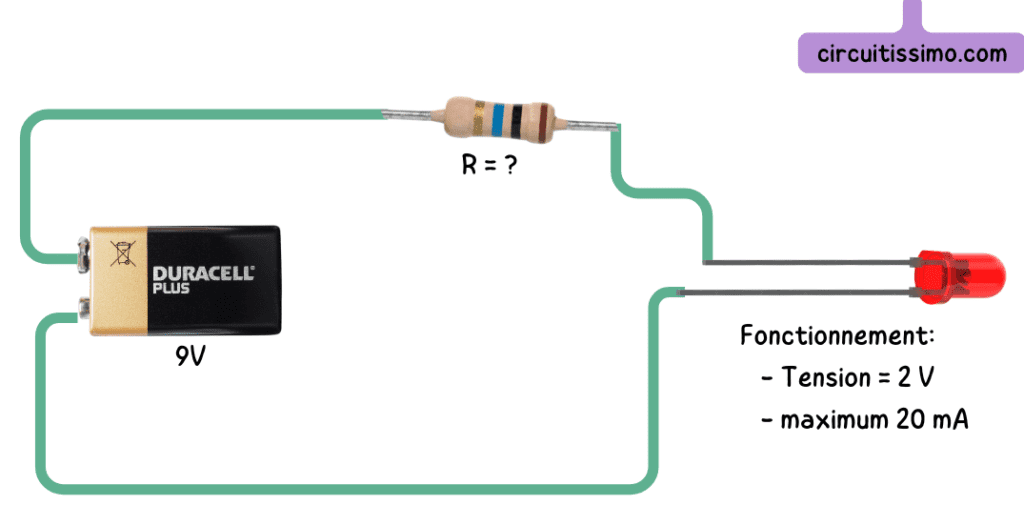

Limitation de Courant

L’une des utilisations les plus basiques des résistances est de limiter le courant pour protéger les composants sensibles. Par exemple, lors de la connexion d’une LED à une source d’alimentation, une résistance est utilisée pour limiter le courant à un niveau sûr pour la LED.

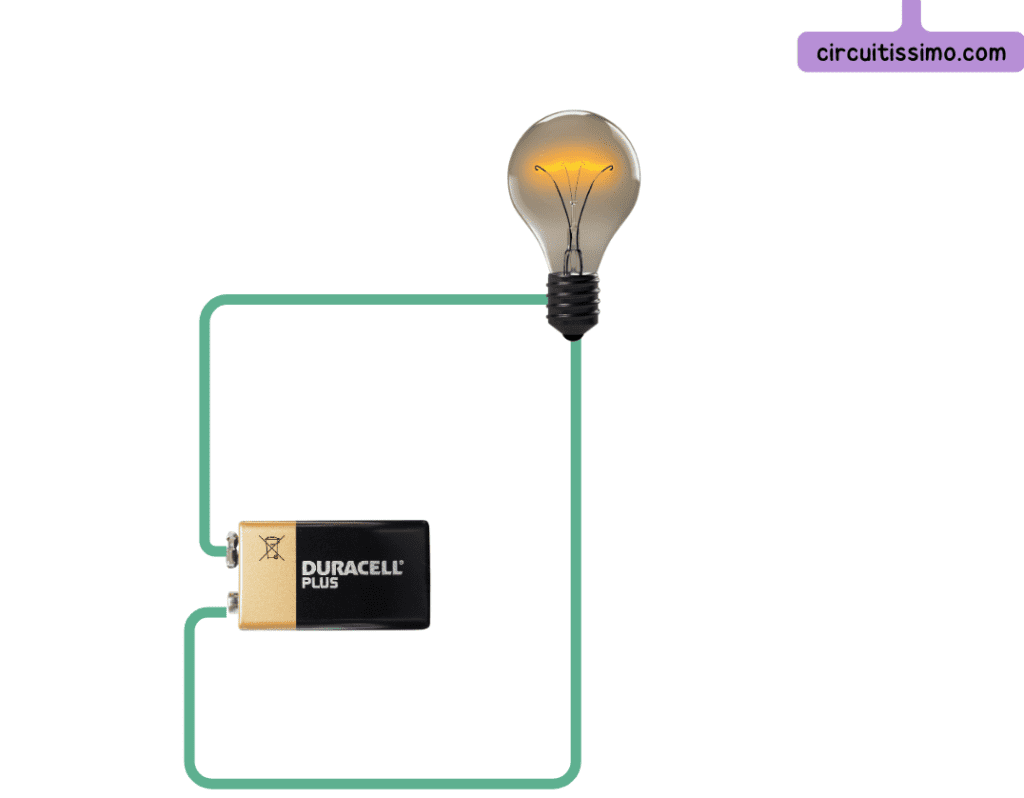

Applications de Chauffage

Parce que les résistances convertissent l’énergie électrique en chaleur, elles sont délibérément utilisées dans les appareils de chauffage comme les grille-pain, les fours électriques, les chauffe-eau et les ampoules à incandescence.

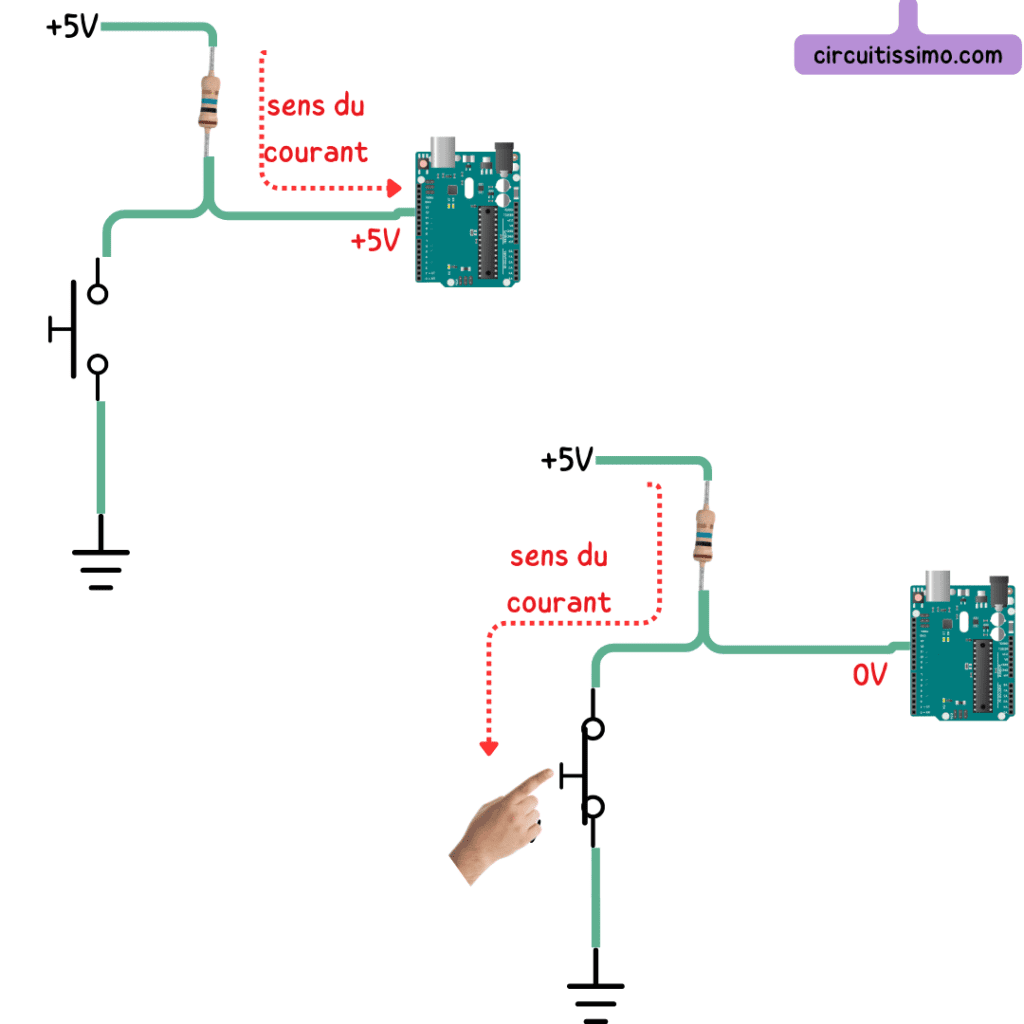

Résistances de Tirage (Pull-up)

Les résistances de tirage (pull-up) sont des composants essentiels dans les circuits numériques qui assurent un état logique bien défini pour les broches d’entrée lorsqu’aucun signal actif n’est présent. Ces résistances se connectent entre la tension d’alimentation positive et une broche spécifique, empêchant la broche de « flotter » dans un état indéterminé. Lorsqu’aucun autre dispositif ne force activement la broche à un niveau bas, la résistance de tirage maintient la broche à un niveau logique haut.

• Aspects clés des résistances de tirage :
  • Empêchent les entrées flottantes, qui peuvent entraîner un comportement imprévisible dans les circuits numériques
  • Améliorent l’immunité au bruit et préviennent les lectures erronées
  • Couramment utilisées dans les circuits de microcontrôleurs, en particulier pour l’interfaçage de commutateurs ou d’autres entrées
  • Les valeurs typiques vont de 1 kΩ à 10 kΩ, selon l’application et les exigences du circuit
  • Peuvent être internes (intégrées aux microcontrôleurs) ou externes (composants discrets)
  • Utilisées dans des protocoles comme I2C, où elles permettent à une seule broche d’agir à la fois comme entrée et sortie

Les résistances de tirage sont particulièrement utiles dans les interfaces de commutateurs, assurant un état haut lorsque le commutateur est ouvert et permettant à l’entrée d’être tirée vers le bas lorsque le commutateur est fermé. Cette configuration fournit un état d’entrée stable et prévisible pour les circuits logiques numériques, améliorant la fiabilité et les performances globales du système.

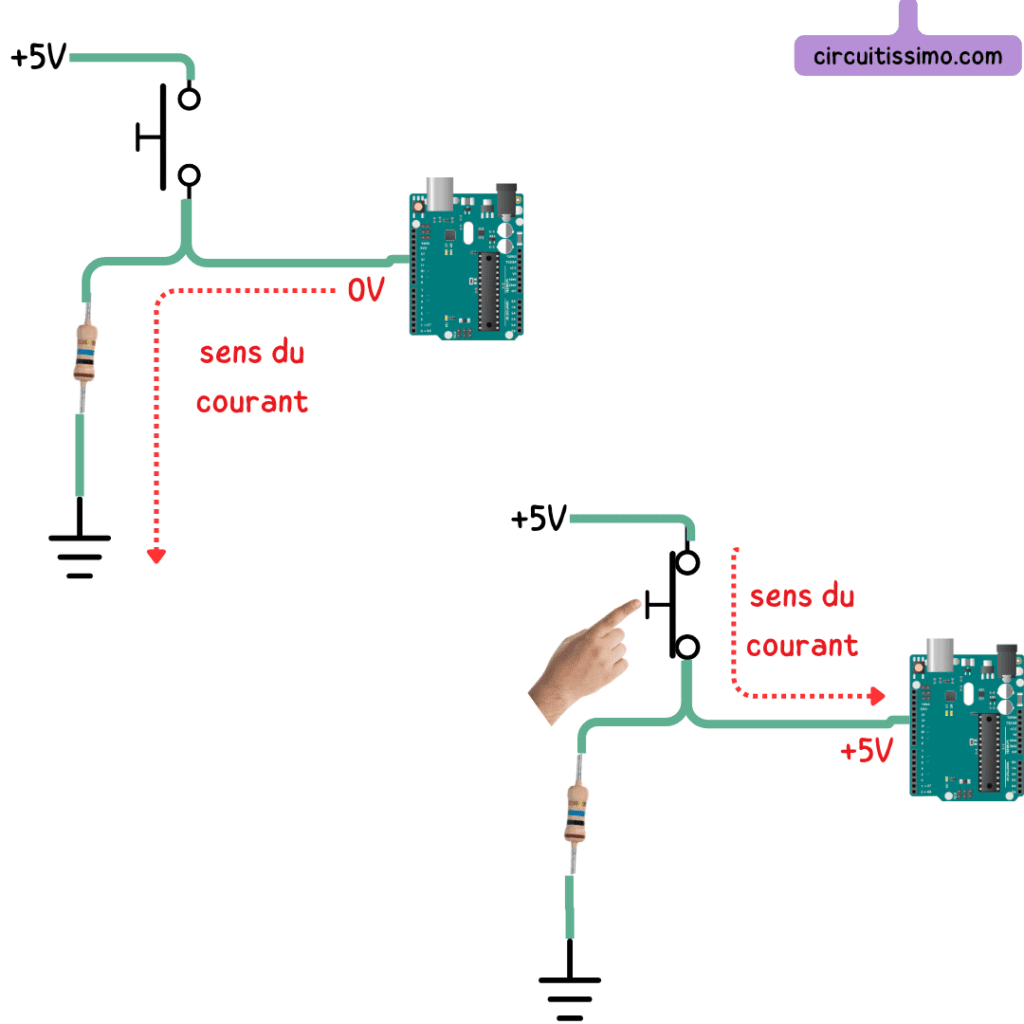

Résistances de Rappel (Pull-down)

Les résistances de rappel (pull-down) sont les homologues des résistances de tirage dans les circuits numériques, assurant un niveau logique bas bien défini lorsqu’aucun signal actif n’est présent. Ces résistances sont connectées entre la broche d’entrée et la masse (0V), tirant la tension vers un état logique bas lorsque l’entrée n’est pas pilotée par un autre composant.

• Caractéristiques clés des résistances de rappel :
  • Empêchent les entrées flottantes en maintenant un état bas par défaut
  • Généralement utilisées lorsqu’un signal actif haut est requis
  • Les valeurs courantes vont de 1 kΩ à 100 kΩ, selon l’application
  • Utilisées dans les interfaces de commutateurs où un état bas est souhaité lorsque le commutateur est ouvert
  • Aident à éliminer le bruit et à prévenir les comportements erratiques dans les systèmes numériques
  • Peuvent être internes (intégrées à certains microcontrôleurs) ou externes (composants discrets)

Lors de la mise en œuvre de résistances de rappel, il est crucial de prendre en compte des facteurs tels que la dissipation de puissance et l’impédance d’entrée pour choisir la valeur de résistance appropriée. En pratique, les résistances de rappel sont souvent utilisées en conjonction avec des commutateurs ou des capteurs qui fournissent un signal haut lorsqu’ils sont activés, assurant une transition nette entre les états bas et haut dans les circuits numériques.

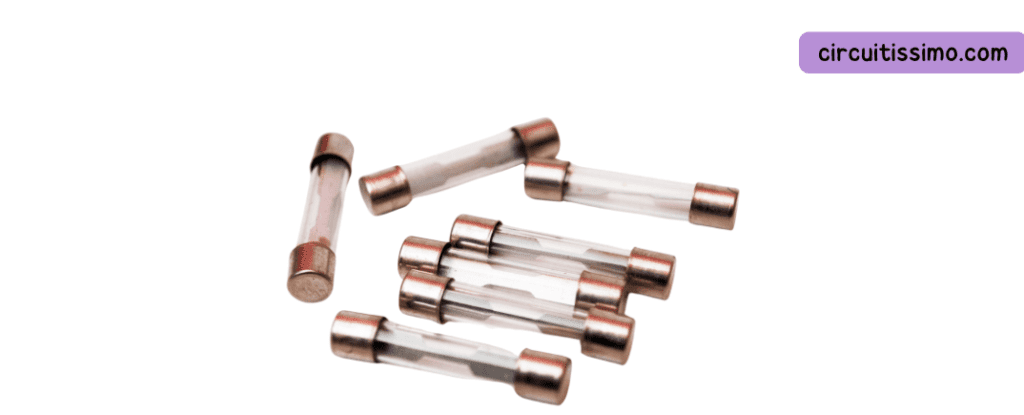

Prévention des Courts-Circuits

Une résistance est cruciale pour prévenir les courts-circuits. Sans résistance, un courant excessif peut circuler dans un circuit, endommageant potentiellement les composants ou créant des problèmes de chauffage dangereux. C’est essentiellement ce qu’est un fusible : une résistance conçue pour fondre en cas de court-circuit afin de protéger d’autres composants plus coûteux.

Sécurité et Conseils Pratiques pour les Débutants

Si vous débutez en électronique, voici quelques conseils utiles pour travailler avec les résistances :

Sélectionner la Bonne Résistance

Lorsque vous choisissez une résistance pour votre projet, tenez compte de ces facteurs :

• Valeur de la résistance (ohms)
• Puissance nominale (watts)
• Tolérance (précision requise de la valeur)
• Taille physique (particulièrement importante dans les espaces restreints)

Erreurs Courantes à Éviter

1. Ignorer les puissances nominales : Utiliser une résistance avec une puissance nominale trop faible peut la faire surchauffer et tomber en panne.
2. Mal lire les codes couleur : Vérifiez à deux fois les valeurs de vos résistances avec un multimètre si vous n’êtes pas sûr.
3. Oublier la tolérance : Rappelez-vous qu’une résistance de 1 kΩ avec une tolérance de 10% pourrait en fait avoir une valeur comprise entre 900 Ω et 1 100 Ω.

Conclusion

Les résistances peuvent sembler simples, mais ce sont des composants fondamentaux qui rendent l’électronique moderne possible. De la limitation du courant à la division de la tension et à la génération de chaleur, ces composants polyvalents remplissent de nombreuses fonctions essentielles dans les circuits de tous types.

Au fur et à mesure que vous poursuivez votre parcours en électronique, vous constaterez qu’une solide compréhension des résistances constitue une base pour l’apprentissage de concepts plus complexes. Que vous construisiez de simples circuits à LED ou des projets avancés avec microcontrôleurs, les résistances seront vos compagnons constants.

Rappelez-vous, la meilleure façon d’apprendre l’électronique est par l’expérimentation pratique. Procurez-vous un kit électronique de base avec un assortiment de résistances et commencez à construire des circuits simples pour voir comment ces composants fonctionnent en pratique. Chaque appareil électronique autour de vous contient des résistances travaillant silencieusement en coulisses, ce qui en fait vraiment l’un des composants les plus importants dans le monde de l’électronique.
